picoAC1 2023 (Test)Aufbau von Gerd Staffen

Erst einmal vielen Dank an Frank und Jörg, das ich beim Testen mit dabei sein durfte.


Am Anfang war eine schöne EURO-LP: (ü65-tauglich)



Bestückungsseite und Lötseite mit SMD-Lötpads...:

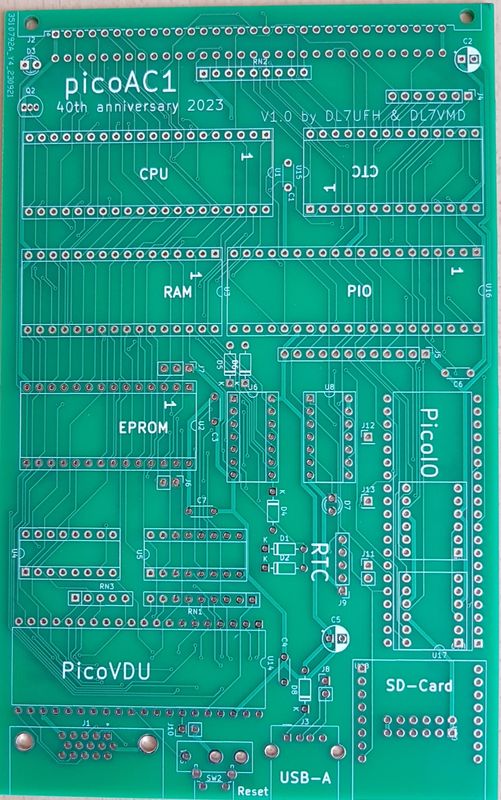

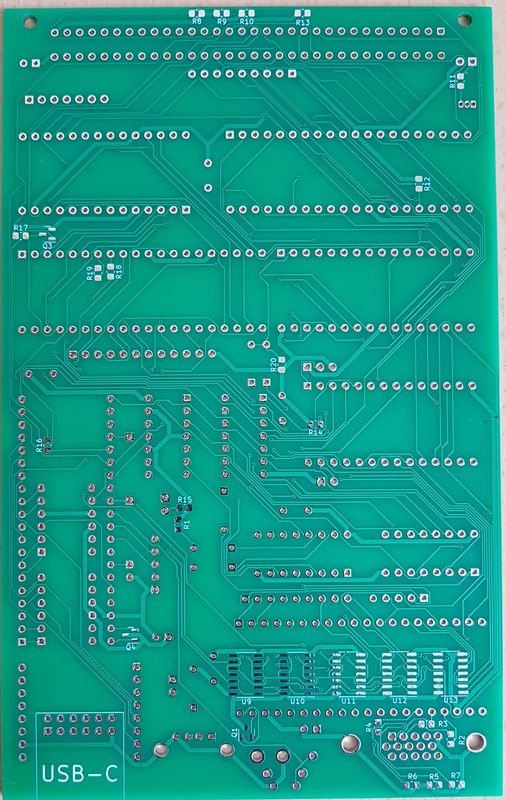

CPU-Karte BestückungsseiteCPU-Karte Lötseite

Dann konnte es ja losgehen....
zuerst mal alle SMD gelötet. Das war aber gut zu bewerkstelligen.

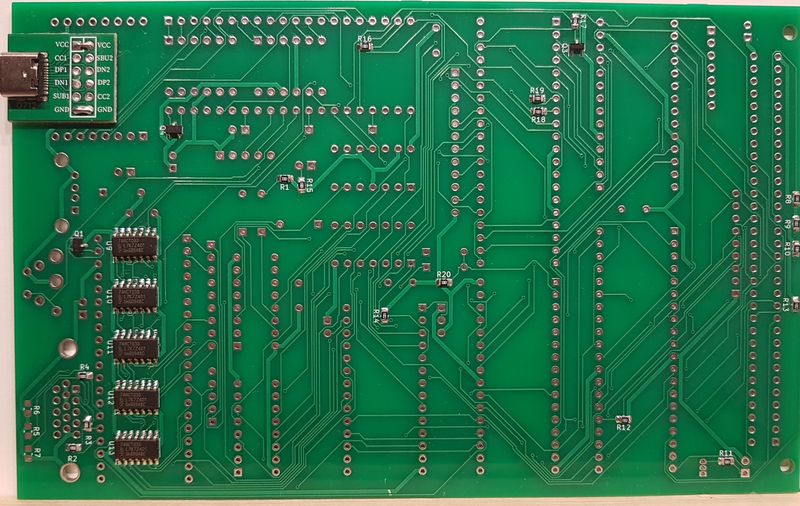

SMD-Bauteile

IC-Fassungen, Dioden, Level-Shifter

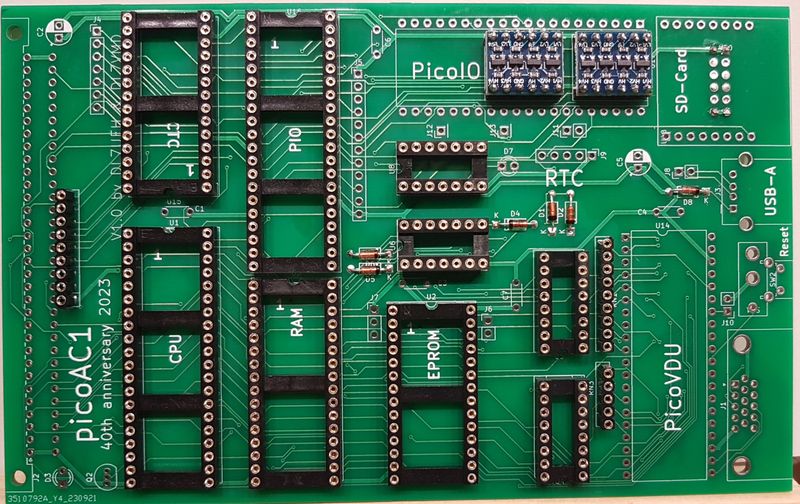

B-Seite-1

letztendlich der Rest, von 'niedrig' nach 'hoch'

Achtung! Evtl. bei der 15.poligen VGA-Buchse die 'vordere' und auch die 'hintere' PIN-Reihe etwas zur 'mittleren' Reihe biegen.

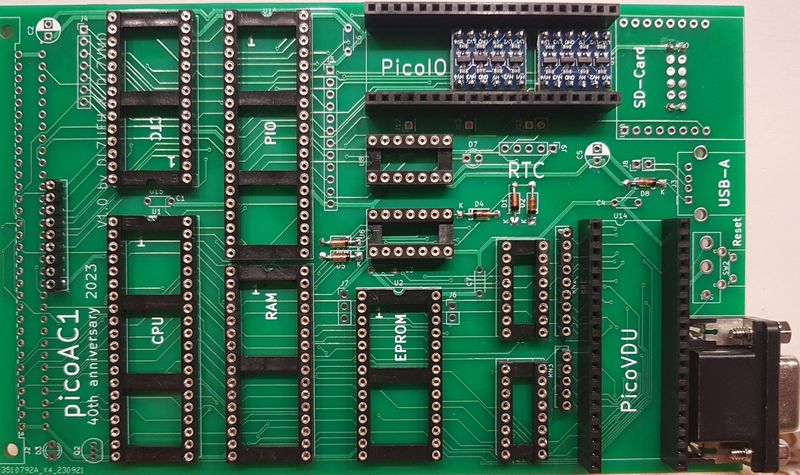

B-Seite-2

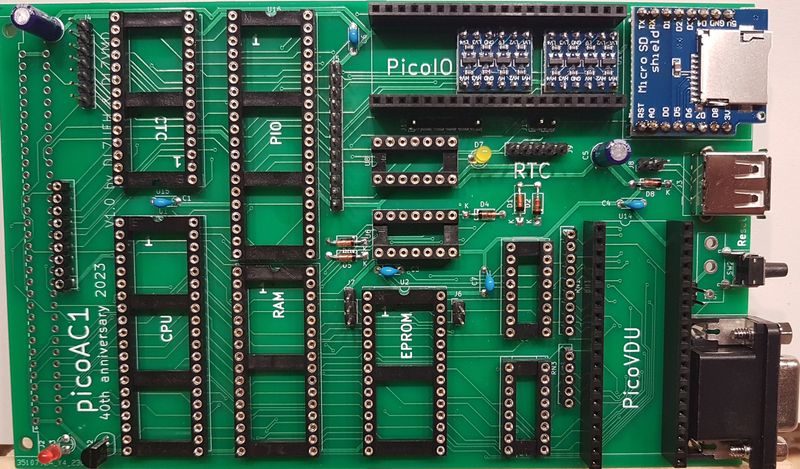

B-Seite-3

Den USB-DATA-Anschluss habe ich direkt auf die vorhandenen Prüfpads gelötet.

J8: Pin 1 auf TP2 - Pin 2 auf TP3

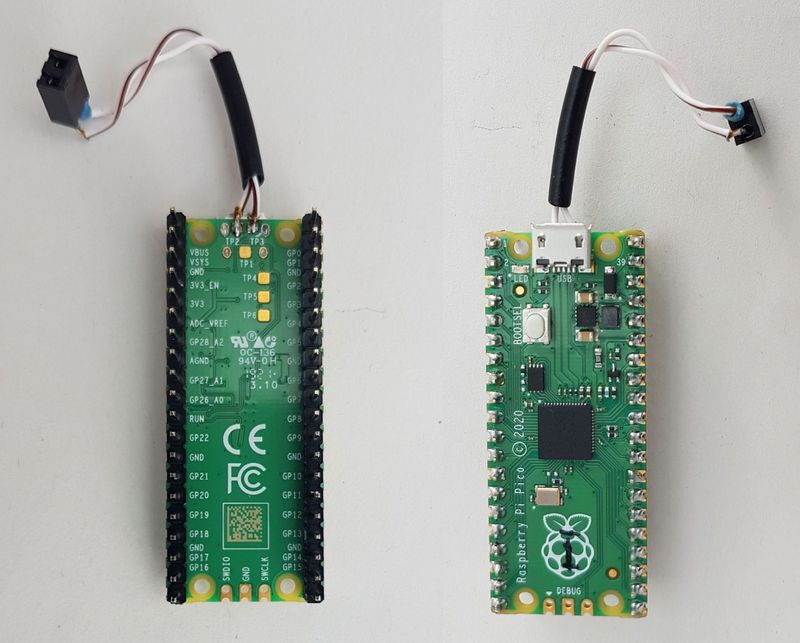

pico - Tastatur

Die stufenweise Inbetriebnahme ist in meiner 1&1-Cloud mit Fotos dokumentiert.

Inbetriebnahme picoAC1



Jetzt konnte ich endlich loslegen, Software auf SD-Karte kopiert und Verschiedenes testen. Vorher noch J6 schließen und J7 2-3 brücken für 27C256.

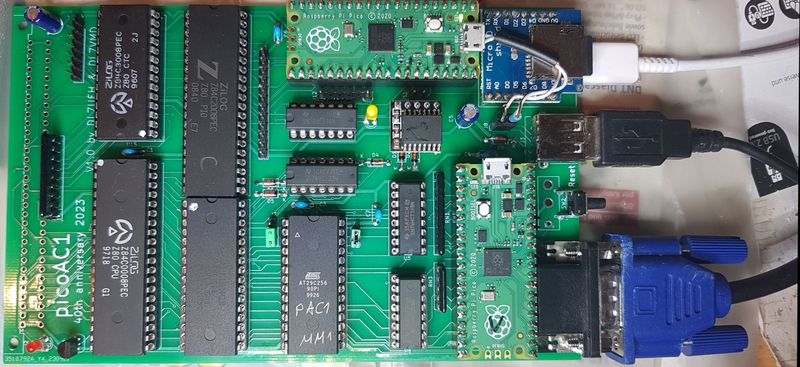

fertiger picoAC1

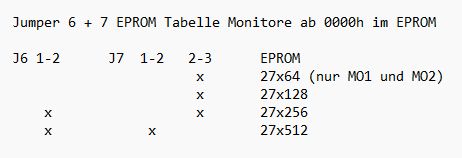

JUMPER-Feld

Hier noch eine alte EPROM-Version 1.0.1 ohne Statuszeile und ohne pico-Kennung beim Start (siehe Datum 27.10.23.)

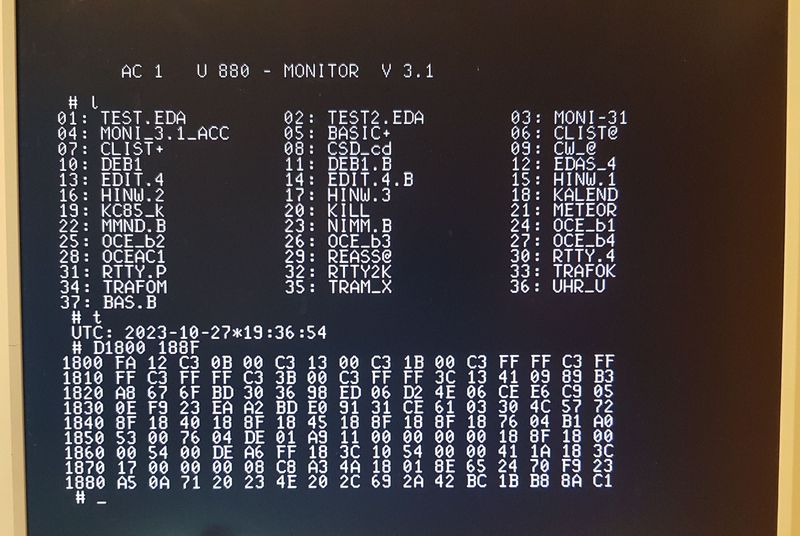

der erweiterte MONITOR

zur Entspannung mal ein altes Spiel....

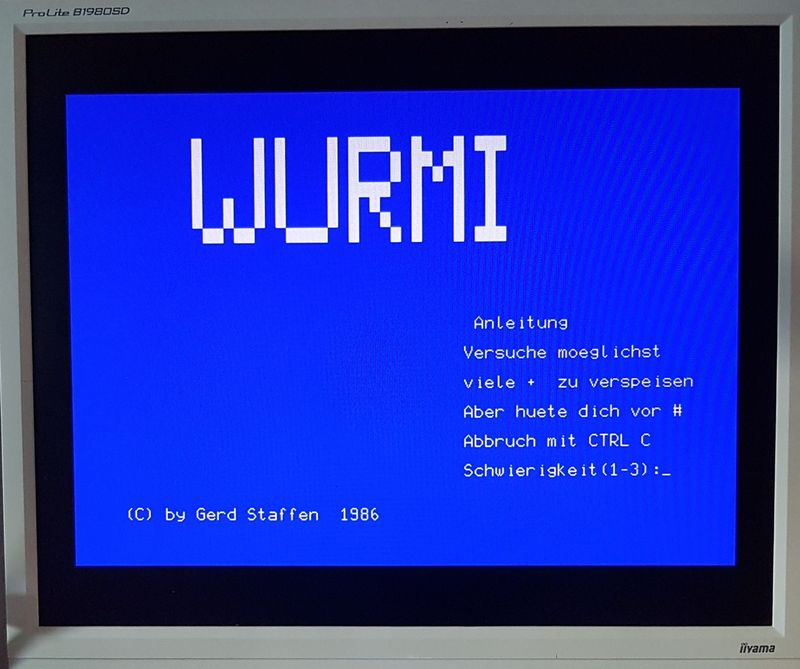

altes WURMI-Spiel

Jörg hat eine sehr informative Statuszeile hinzugefügt und der erweiterte Monitor gibt sich auch zu erkennen.(v1.0.3)

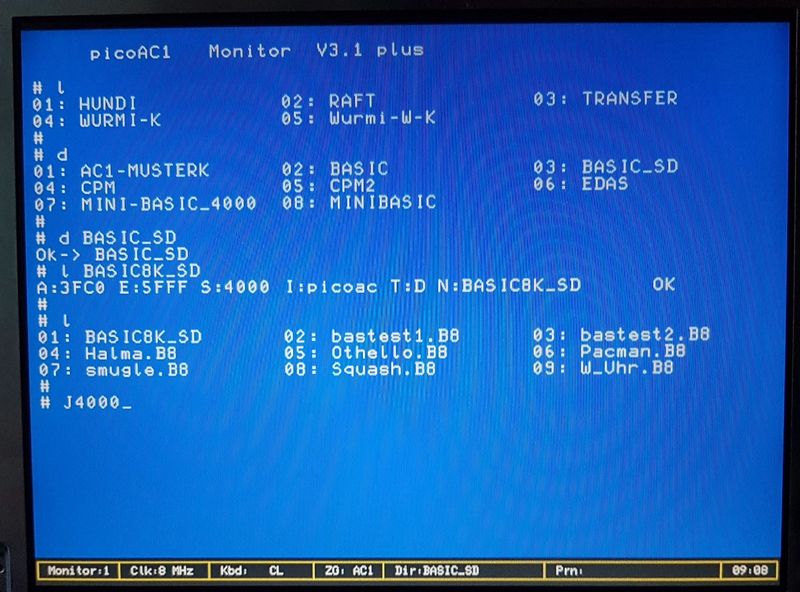

Statuszeile

Software welche direkt mit der SD-Karte als Speichermedium arbeitet:

- MONITOR 3.1 plus - erweiterter AC1 Monitor (1)
- EDAS4-p - erweiterter EDAS*4 von WeRo
- BASIK8k_SD - 8k-BASIC v1.1 mit DLOAD und DSAVE von Frank
